Как выбрать воздуховоды для вентиляции: материалы, форма, размеры и ошибки при заказе

Воздуховод нельзя выбирать только по свободному месту под потолком или по размеру ближайшего вентиляционного отверстия. Материал, сечение, длина участков и конфигурация фасонных деталей влияют на сопротивление сети, шум, герметичность, удобство монтажа и срок службы системы.

Поэтому производство воздуховодов начинается не с лазерная резка металла в Минске, а с проверки проекта или технического задания. До оформления заказа нужно определить назначение вентиляции, расход воздуха, условия эксплуатации и способ соединения элементов.

От чего зависит выбор воздуховода

Один и тот же канал не подходит для квартиры, производственного помещения, кухни и влажной технической зоны. В каждом случае отличаются температура и состав перемещаемого воздуха, длина трассы, количество поворотов, требования к шуму и доступное пространство для монтажа.

Перед выбором материала и формы полезно зафиксировать пять исходных условий:

• назначение системы: приточная, вытяжная или приточно-вытяжная вентиляция;
• тип помещения и свойства воздуха: влажность, температура, наличие жира, пыли или химически активных примесей;
• расчетный расход воздуха и допустимое сопротивление сети;
• маршрут трассы, включая повороты, переходы, ответвления и места прохода через конструкции;
• требования к обслуживанию, герметичности, теплоизоляции и шумоизоляции.

Если расход воздуха и сопротивление не рассчитаны, размеры канала приходится выбирать наугад. В результате система может оказаться шумной, вентилятор – работать с повышенной нагрузкой, а фактический воздухообмен – отличаться от ожидаемого.

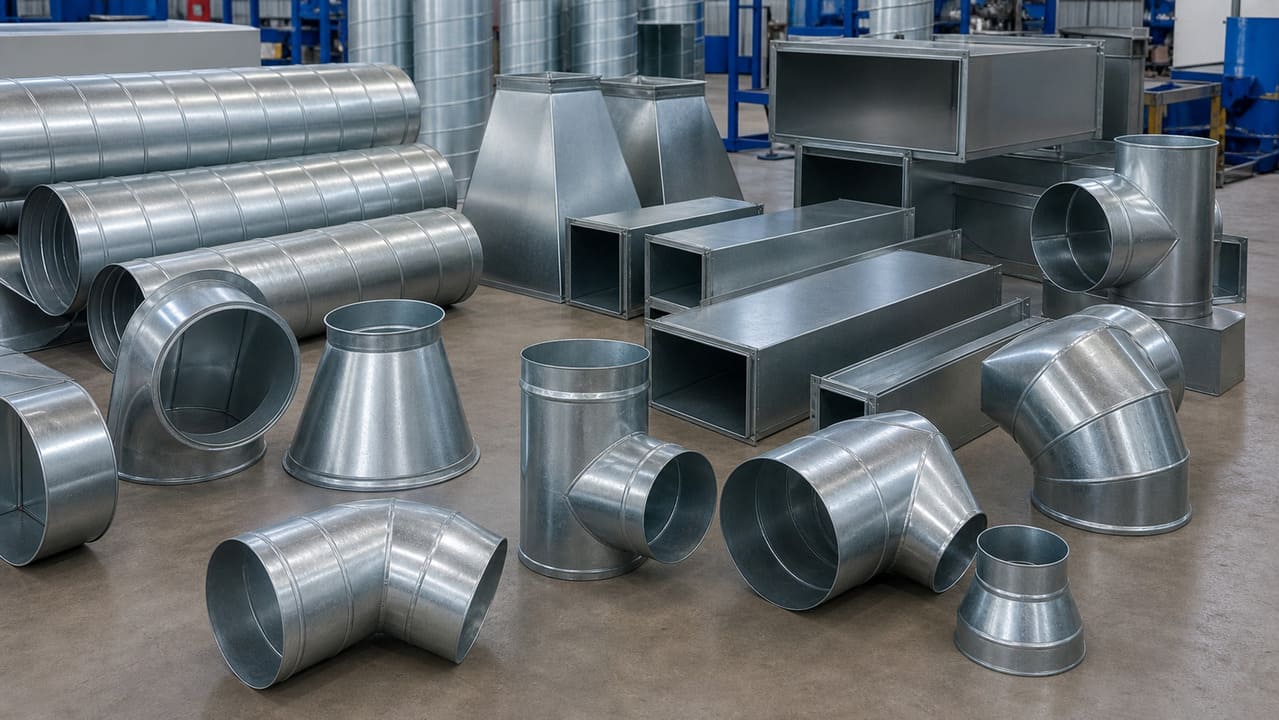

Материалы воздуховодов и условия их применения

Материал выбирают не только по цене. Важны коррозионная стойкость, механическая прочность, масса конструкции, требования к очистке и совместимость с условиями эксплуатации.

Материал	Где применяется	Что учитывать
Оцинкованная сталь	Общеобменная вентиляция жилых, коммерческих и производственных помещений	Универсальна для большинства обычных условий, хорошо держит форму, подходит для изготовления прямых участков и фасонных изделий
Нержавеющая сталь	Влажные, санитарно чувствительные и более агрессивные среды	Устойчива к коррозии и регулярной очистке, но обычно тяжелее и дороже оцинкованной стали
Алюминий	Системы, где важны небольшая масса и коррозионная стойкость	Легче стали, однако выбор толщины и способа соединения требует учета жесткости конструкции
Пластик	Небольшие бытовые системы и локальные вытяжные участки при подходящих условиях	Нужно учитывать температуру воздуха, пожарные требования и механическую прочность
Гибкий воздуховод	Короткие присоединительные участки, подключение решеток и оборудования	Изгибы и растяжение увеличивают сопротивление, поэтому такой канал обычно не используют как длинную основную магистраль

Для обычной приточно-вытяжной сети чаще рассматривают оцинкованную сталь. В помещениях с постоянной влажностью, частой санитарной обработкой или агрессивными примесями материал подбирают отдельно. При этом важно учитывать не только корпус воздуховода, но и крепеж, соединительные элементы, уплотнители и защитные покрытия.

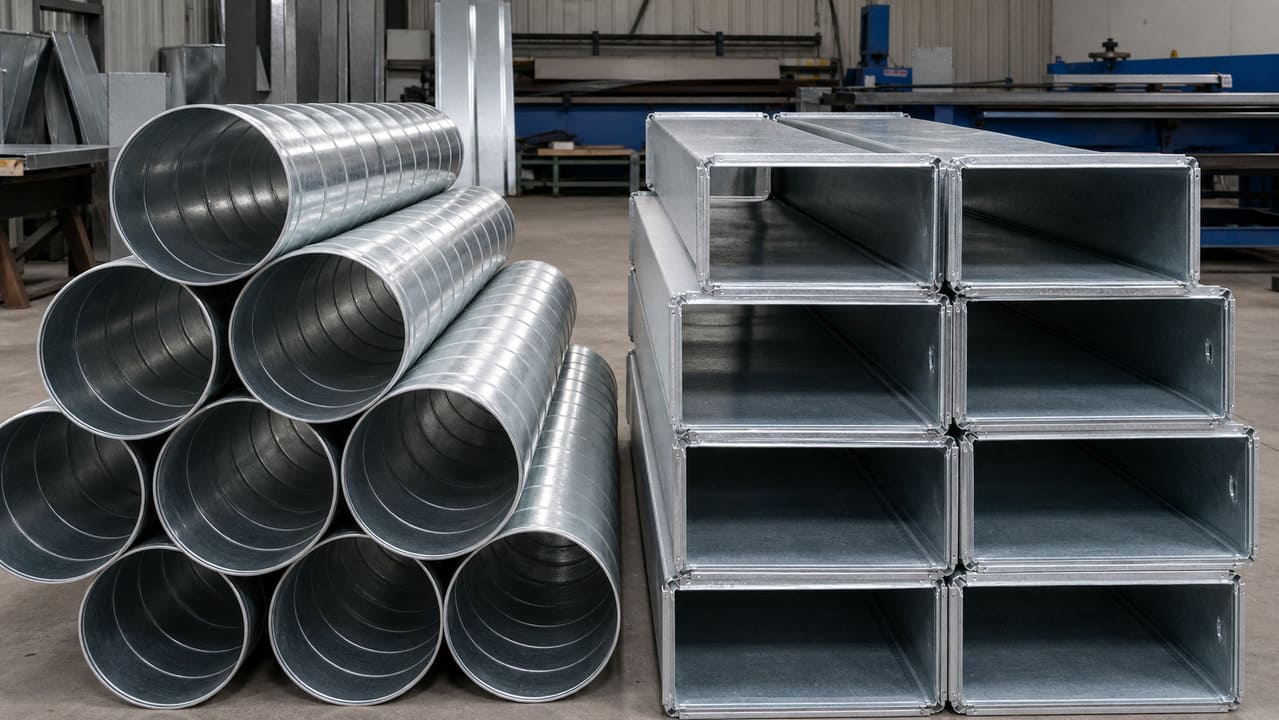

Круглые или прямоугольные: какую форму выбрать

Круглое и прямоугольное сечение решают одну задачу, но по-разному ведут себя при монтаже и эксплуатации. Выбор зависит от доступного пространства, протяженности сети и требований к внешнему виду.

Круглые воздуховоды

Круглый канал обычно имеет меньшую площадь поверхности при сопоставимом проходном сечении. В нем нет углов, где поток сильнее завихряется и скапливаются загрязнения. Спирально-навивные и сварные круглые элементы сохраняют жесткость даже при сравнительно небольшой толщине металла.

Такой вариант удобен для открытой прокладки под потолком, длинных магистралей и систем, где важно уменьшить сопротивление. Ограничением становится высота: круглый канал большого диаметра сложнее разместить в низком запотолочном пространстве.

Прямоугольные воздуховоды

Прямоугольный канал легче вписать в узкую нишу или пространство над подвесным потолком. Его высоту можно уменьшить за счет увеличения ширины, сохранив требуемое проходное сечение. Это делает форму удобной для офисов, торговых помещений и объектов со сложной архитектурой.

Слишком плоский канал требует дополнительной проверки жесткости. Широкие стенки могут вибрировать, поэтому при изготовлении используют подходящую толщину листа, отбортовку, рифление или элементы усиления. Конкретное решение зависит от размеров детали и давления в системе.

Можно ли совмещать разные формы

Круглые и прямоугольные участки можно соединять переходами. Но каждый переход меняет характер потока, поэтому его геометрию необходимо предусмотреть заранее. Резкое изменение площади сечения создает большее сопротивление, чем плавный переход достаточной длины.

Как определить размеры воздуховодов

Размер канала рассчитывают по расходу воздуха, допустимой скорости потока, потерям давления и уровню шума. Простого правила «чем больше, тем лучше» здесь нет. Слишком маленькое сечение повышает скорость и шум, а чрезмерно большой канал занимает лишнее место, увеличивает расход материала и усложняет монтаж.

Какие размеры указывать

Для круглого воздуховода в задании указывают диаметр и длину, например: Ø160 мм, длина 1 250 мм. Для прямоугольного – ширину, высоту и длину: 400 × 200 × 1 250 мм. Порядок сторон должен быть единым во всех чертежах и спецификациях, иначе при изготовлении переходов и отводов легко поменять ориентацию детали.

Габариты нельзя определять только по размеру строительного проема. Нужно оставить место для соединений, креплений, изоляции и монтажа. Если канал проходит рядом с балкой, трубами или кабельными трассами, расположение этих элементов фиксируют на схеме.

Почему важна вся трасса, а не один участок

На работу сети влияют не только прямые отрезки. Сопротивление создают отводы, тройники, переходы, клапаны, решетки и фильтры. Два канала одинаковой длины могут работать по-разному, если в одном предусмотрен плавный маршрут, а в другом – несколько близко расположенных поворотов на 90°.

Поэтому размеры магистрали, ответвлений и присоединительных участков рассматривают как единую систему. После изменения одного участка следует проверить, не изменились ли расход воздуха и баланс между ветвями.

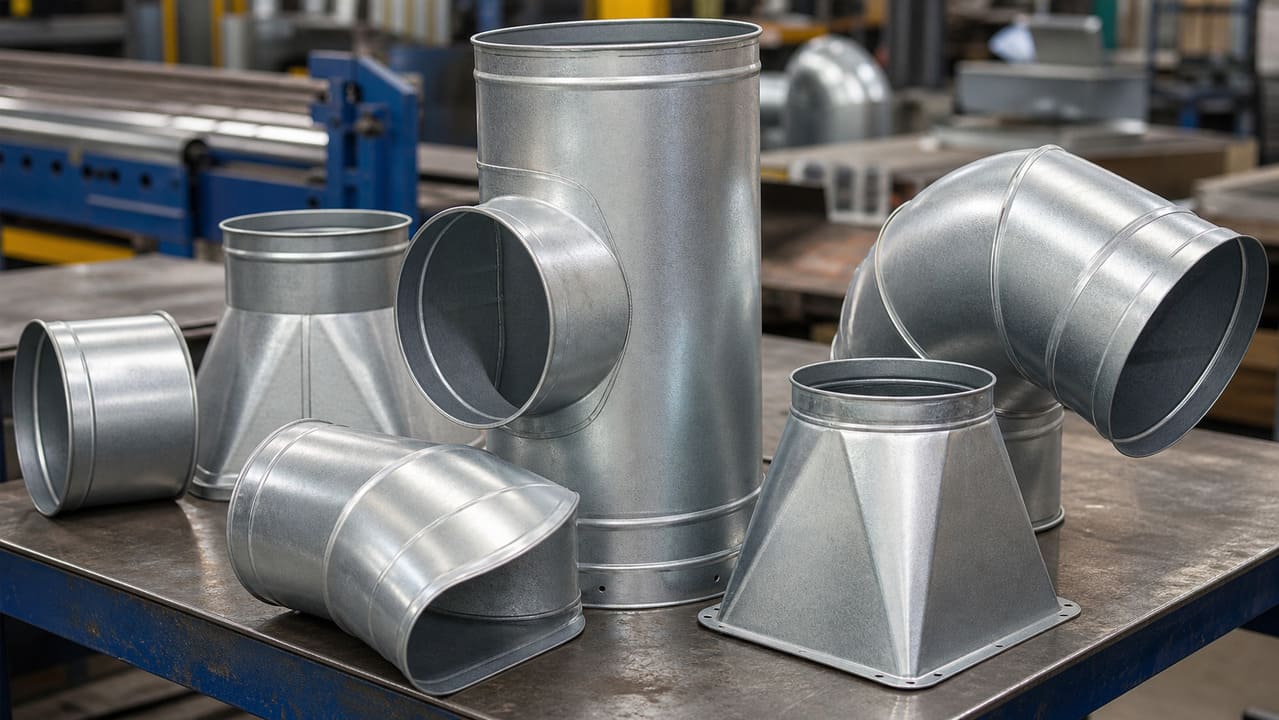

Какие фасонные изделия потребуются

Прямых участков недостаточно, чтобы собрать вентиляционную сеть. Конфигурацию формируют фасонные элементы, и именно в них часто возникают ошибки при заказе.

• Отводы меняют направление трассы. В задании указывают сечение, угол, радиус и ориентацию.
• Переходы соединяют участки разного размера или формы. Для прямоугольных деталей важно обозначить, по какой стороне выполняется смещение.
• Тройники и врезки формируют ответвления. Нужно указать положение ответвления относительно основного канала.
• Заглушки закрывают торец или технологическое отверстие.
• Ниппели, муфты и фланцы обеспечивают соединение деталей. Тип соединения должен совпадать на всех сопрягаемых элементах.
• Зонты, дефлекторы и наружные элементы защищают выходы вентиляции и подбираются с учетом расположения на объекте.

Чертеж фасонной детали должен показывать не только размеры, но и пространственную ориентацию. Для несимметричного перехода или тройника полезно добавить вид сверху либо схему с направлением движения воздуха.

Что подготовить перед заказом

Чем точнее исходные данные, тем меньше вероятность переделок на объекте. Даже простой эскиз должен однозначно отвечать на вопросы производителя: что изготовить, из какого материала, в каком количестве и как детали будут соединяться.

1. Составить схему трассы с привязкой к помещениям и строительным конструкциям.
2. Указать форму и размеры каждого участка в миллиметрах.
3. Определить материал, толщину листа или требования, по которым ее должен подобрать изготовитель.
4. Зафиксировать тип соединения: фланцевое, ниппельное, муфтовое или другое предусмотренное проектом.
5. Перечислить фасонные элементы и показать их ориентацию.
6. Указать количество одинаковых деталей и присвоить им позиции.
7. Отметить требования к герметизации, изоляции, покрытиям и подготовке поверхности.

Спецификация должна совпадать с чертежами. Например, запись «воздуховод 400 × 200 мм – 6 шт.» недостаточна, если детали имеют разную длину или разные соединения. Каждой отличающейся конфигурации нужна отдельная позиция.

Позиция	Наименование и размеры	Количество	Примечание
1	Прямой участок 400 × 200 × 1 250 мм	6 шт.	Фланцевое соединение с двух сторон
2	Отвод 90°, 400 × 200 мм	2 шт.	Ориентация по схеме
3	Переход 400 × 200 на Ø250 мм	1 шт.	Плавный, со смещением вверх

Приведенные размеры служат примером оформления спецификации, а не готовым решением для конкретной системы.

Распространенные ошибки при заказе

Размеры сняты без учета соединений

Заказчик измеряет расстояние между двумя точками и указывает его как длину прямого участка. После добавления фланцев, перехода или отвода узел не помещается. Монтажный размер нужно проверять по всей сборке, а не по отдельной детали.

Не указана ориентация фасонных элементов

Прямоугольный отвод, тройник или смещенный переход нельзя однозначно изготовить по одной строке спецификации. Если нет вида или схемы, деталь может оказаться зеркальной относительно требуемого положения.

Материал выбран без учета среды

Оцинкованная сталь подходит для многих общеобменных систем, но это не делает ее универсальной. Влажность, температура, загрязнения и режим очистки могут потребовать другого материала или защитного покрытия.

Сечение уменьшено ради экономии места

Узкий канал проще спрятать, однако уменьшение проходного сечения меняет скорость потока и сопротивление сети. Такое решение допустимо только после перерасчета, а не как корректировка размеров непосредственно перед изготовлением.

В заказе смешаны разные обозначения

На одном листе размер указан как ширина × высота, на другом – наоборот; часть деталей приведена по наружному размеру, часть – по внутреннему. Избежать путаницы помогает единая система обозначений и примечание о том, какие размеры считаются определяющими.

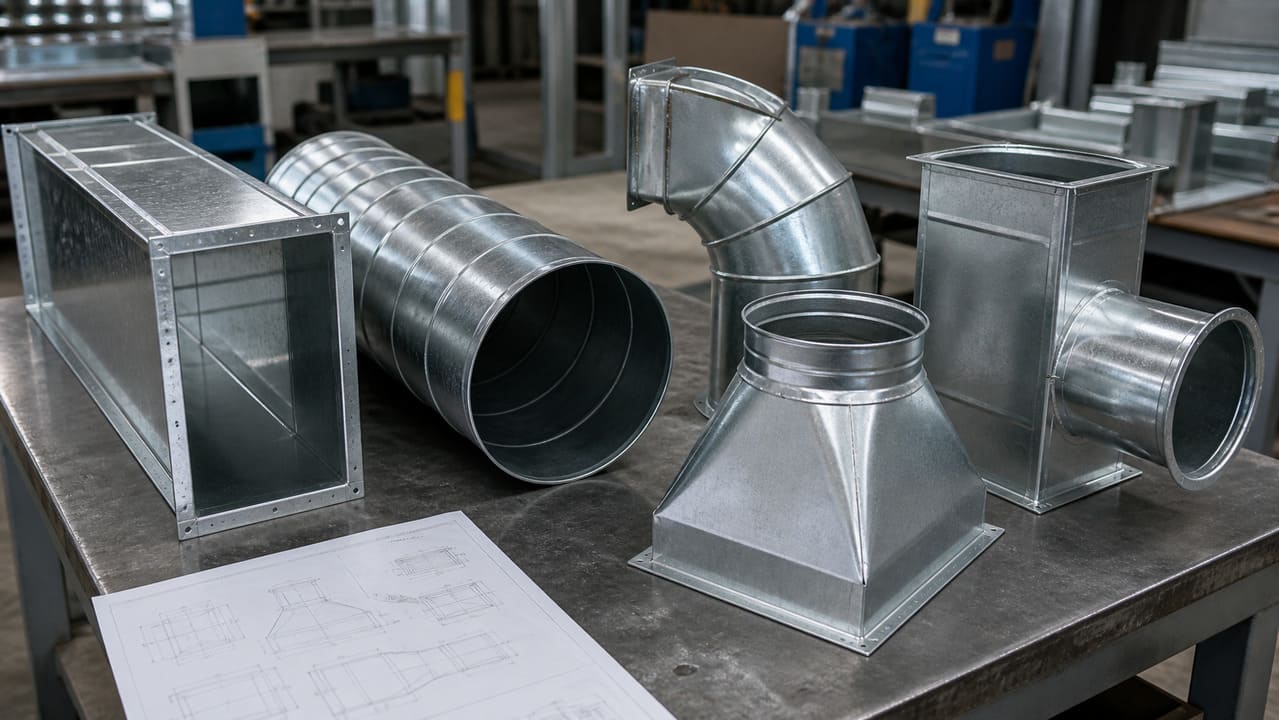

Заказ оформлен до проверки трассы на объекте

Проектная схема может не учитывать фактическое положение балок, труб, кабелей и оборудования. До запуска партии полезно проверить критические участки, а для сложных узлов – изготовить или согласовать пробную деталь.

Частые вопросы о выборе воздуховодов

Какой воздуховод тише: круглый или прямоугольный?

При сопоставимом проходном сечении круглый канал обычно создает меньше условий для завихрений. Однако итоговый шум зависит также от скорости воздуха, вентилятора, количества поворотов, решеток, клапанов и качества монтажа.

Можно ли заменить металлическую магистраль гибким воздуховодом?

Гибкие каналы удобны на коротких присоединительных участках. На длинной трассе складки, провисание и повороты заметно увеличивают сопротивление, поэтому такую замену необходимо оценивать расчетом.

Нужно ли заказывать теплоизоляцию?

Изоляция требуется, когда нужно ограничить теплопотери, образование конденсата или распространение шума. Ее необходимость зависит от температуры воздуха внутри канала, условий помещения и места прокладки.

Можно ли изготовить детали по эскизу без полноценного проекта?

Можно подготовить производство по эскизу, если на нем однозначно указаны размеры, материал, количество, соединения и ориентация элементов. Расчет воздухообмена и проверку работоспособности системы такой эскиз не заменяет.

Как проверить заказ перед запуском в производство?

Следует сопоставить схему, чертежи и спецификацию, проверить количество позиций, размеры проемов, типы соединений и ориентацию фасонных деталей. Для сложной или повторяющейся партии отдельно согласуют контрольный образец либо первый комплект.

Правильный выбор начинается с согласованного задания

Подходящий воздуховод определяется не одним параметром. Материал должен соответствовать среде, форма – условиям прокладки, сечение – расчетному расходу воздуха, а фасонные элементы – фактической геометрии трассы.

Перед передачей заказа в производство стоит проверить три уровня: расчет вентиляционной сети, размеры на объекте и комплектность документации. Если эти данные согласованы между собой, риск получить несовместимые детали, лишний шум или сложный монтаж заметно снижается.

---

Материал подготовлен при экспертной поддержке компании «Цинк Мастер» из Минска. Компания занимается металлообработкой на заказ и изготовлением вентиляционных элементов, включая воздуховоды и фасонные изделия, от отдельных деталей до серийных партий.
